LANの見える化を末端まで、より使いやすくなったPoEスイッチ
[特徴]
・8ポート中４ポートで、PoE＋給電に対応
・ファンレスで50℃対応を実現
・壁掛け（オプション）やマグネットによる設置方法に対応
・VLANやQoS、IGMPスヌーピング、ポートミラーリングなどスイッチ機能を厳選搭載
・「LANマップ」による見える化に対応
[仕様]
| インターフェース | LANポート数： 8（1G/100M/10M）（※4） SFPスロット数： – SFP+スロット数： – microSDスロット： – コンソールポート： – オートネゴシエーション： ○ Auto MDI/MDI-X： ○ |
| PoE | PoE給電可能ポート： 4 （ポート1～4, IEEE802.3at 準拠） 給電方式： Alternative A（データ線 1, 2, 3, 6 利用） Continuous PoE： – 最大給電能力(1 ポートあたり)： 30W 最大給電能力(装置全体)： 70.0W |
| 性能 | スイッチング容量： 16Gbps 転送能力 (※1)： 11.90 Mpps レイテンシー (※2)： 1.7μs/ 4.3μs/ 29.4μs（1G/100M/10M） 最大MACアドレス登録数： 4,096 フレームバッファー： 192KB ジャンボフレーム対応サイズ： 最大9,216byte |
| リンクアグリゲーション | リンクアグリゲーション： – |
| Layer2 | VLAN： ポートベースVLAN, タグVLAN（IEEE 802.1Q） 最大VLAN数： 32（VLAN ID 1〜4,094）（※5） スパニングツリー： – ループ検出： ○ パススルー： BPDU/EAP/LLDP パススルー DHCPスヌーピング |
| Layer3 | 基本設定： – デフォルトG/W 冗長化： – スタティックルーティング： – ダイナミックルーティング： – ポリシーベースルーティング： – |
| IPマルチキャスト | Layer2： IGMP Snooping (v1/v2/v3) Layer3： – |
| 制御 | ACL： – QoS： 送信キュー割当て（DSCP）, スケジューリング（WFQ） フロー制御： IEEE 802.3x（全二重）, バックプレッシャー（半二重）, HOLブロッキング防止 ストーム制御： – |
| 管理／設定 | 管理プロトコル： – セキュリティー, 認証機能： – プログラム管理： L2MSマネージャー（※3）による更新 ロギング機能： L2MSマネージャー（※3）へのイベント出力 ログ記憶容量： – サポート機能： ポートミラーリング, ポートシャットダウン, リンクスピードダウンシフト, パケットカウンター,省電力モード（IEEE 802.3az EEE） L2MSマネージャー (※3)： – L2MSエージェント (※3)： L2MSマネージャー（※3）の Web GUI による設定/状態表示/管理, ネットワーク構成表示, CONFIGの保存/復元/削除 スタック： – CONFIGスイッチ： – 設定手段： L2MSマネージャー（※3）のWeb GUIを使用した設定 GUIの推奨ブラウザー： – |

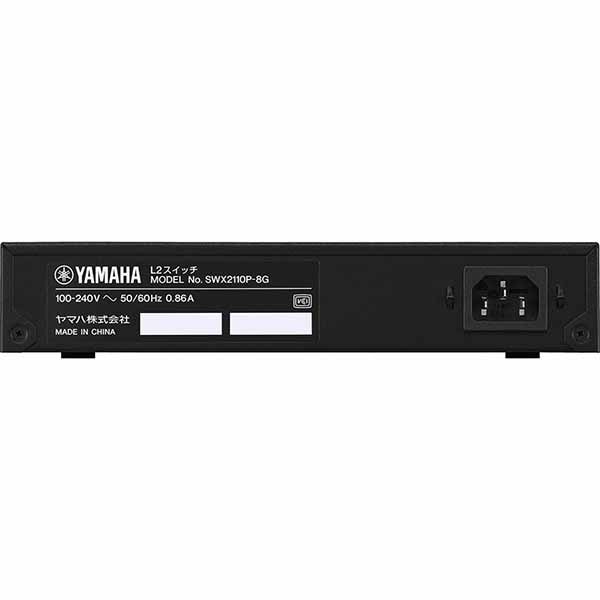

| ハードウェア | 状態表示インジケーター(前面)： POWER, PoE LIMIT, LINK/ACT, PoE STATE 動作環境条件： 周囲温度 0〜50℃, 周囲湿度 15〜80%（結露しないこと） 電源： AC100～240V（50/60Hz）（※6）, 電源内蔵（電源スイッチなし）, 電源インレット（3極コネクター, C14タイプ） 最大消費電力(皮相電力)、最大消費電流、発熱量： 84 W(86 VA), 0.86 A, 302 kJ/h エネルギー消費効率(W/(Gbit/s))： C区分 0.7（※7） 最大実効伝送速度(Gbit/s)： 8.0（※7） 測定時ポート速度とポート数： 1Gbit/s: 8（※7） 筐体： 金属筐体, ファンレス 電波障害規格、環境負荷物質管理： VCCIクラスA, RoHS対応, 省エネ法準拠 外形寸法： 220（W）×40.5（H）×250（D）mm（突起物を除く） 質量(付属品含まず)： 1.6 kg 付属品： 電源ケーブル(3ピンプラグ), 電源抜け防止金具, 取扱説明書(保証書含）, ゴム足, マグネットシート オプション： 19インチラックマウント（トレイ型）キット, ウォールマウントキット 仕様対象ファームウェア： Rev. 3.08.01 / Rev. 3.08.02（※8）（※9） |
（※1）フレームサイズ64Byte時（ノンブロッキング）です。
（※2）RFC2544に準じた測定値（ストア＆フォワード方式, フレームサイズ64Byte）です。
（※3）L2MS（Layer2 Management Service）は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。L2MSエージェント対応機種は、技術情報（RTpro）サイトにて公開しております。
（※4）1000BASE-T、100BASE-TX、10BASE-Tに対応しています。
（※5）VLAN ID 1はデフォルトVLAN IDです。ユーザーが設定可能なVLAN数は31個になります。
（※6）付属の電源コードを使用する場合は、日本国内AC100Vのみ使用可能です。
（※7）「エネルギーの使用の合理化等に関する法律」に基づく表示事項です。
（※8）最新プログラムは、技術情報（RTpro）サイト上に公開しております。
（※9）リビジョンの違いによる機能差分はありません。
JAN：4957812669429
