ECM22
[特徴]

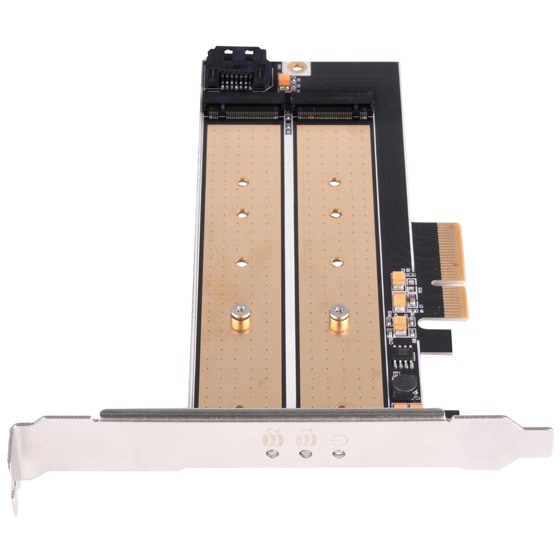

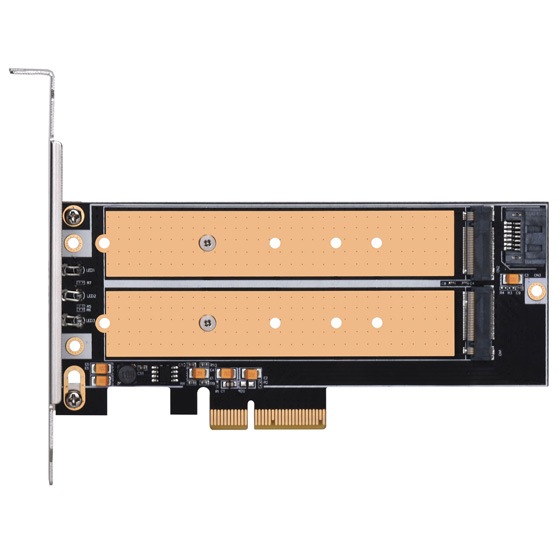

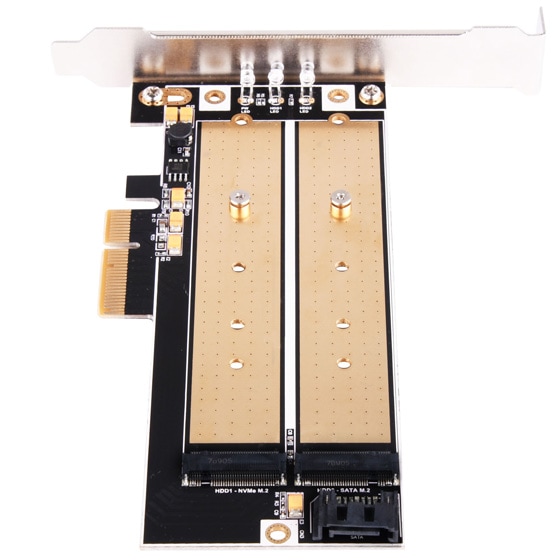

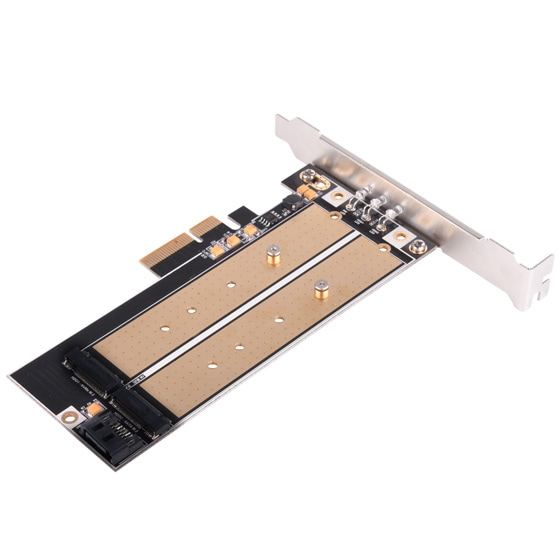

・ゴールド接触面が設置されたM.2 SSDを効果的に放熱、安定した高性能を保ちます
・最大長110mmのM.2 SSDに対応
・1つのM.2ポート (M key)を1つのPCIe x4インタフェースに変換
・第2のM.2ポート (B key)をSATAインタフェースに変換
・2基のM.2 SSDを同時にサポート
・オプションでのロープロファイル拡張スロット装備
・ドライバのインストールは不要
[仕様]
| 型番 | SST-ECM22 |
| インターフェース | PCI Express x4 / SATA 6 Gbps |
| SSDインタフェース | M.2 (NGFF) |
| ドライブ数 | 2 |
| M.2 SSD対応長さ | 30mm, 42mm, 60mm, 80mm, 110mm |
| モジュールキー | SATAベースBキー
PCIe x4 NVMeベースMキー |
| LEDインジケータ | 電源LED: 赤
SATA M.2 SSD読み書きLED: オレンジ PCIe M.2 SSD読み書きLED: 青 |
| 寸法 | 121mm (W) x 11mm (H) x 157.3mm (D) |
| 実重量 | 60g |
* ECM22の’M’キーはPCIe SSD専用、’B’キーはSATA SSD専用です
** BキーSSDが正しく動作するには、SATA 7ピンケーブルをマザーボードに接続する必要があります
*** B+MキーSATA M.2 SSDには、Bキースロットをご使用ください
**** M.2 PCIe NVMeモードSSDには、Intel® 9シリーズ (Z97 H97 Z170 X99) / AMD 300 series (A320 B350 X370)またはそれ以降のバージョンのチップセット搭載マザーボード、およびWindows 8以降のバージョンのオペレーティングシステムの使用が必須です
***** M.2 SSDを使って起動するには、マザーボードがそれに対応している必要があります。BIOSの制約により、全てのマザーボードがM.2 SSDによる起動をサポートしているわけではないので、この機能を有効にする方法をマザーボードのマニュアルまたは販売店にご確認ください
****** M.2 SSDをECM22にインストールする前に、最適な放熱効果が得られるよう、ゴールド層を覆っている保護フィルムを剥がしてください
******* ECMシリーズの設計および生産段階の関係で、PCIe Gen5との互換性を検証する実際の製品は現在提供されていません。それでPCIe Gen5との使用を考慮した設計はありません。PCIe Gen5対応のマザーボードやCPUに使用する場合、NVMe検出およびブート機能は利用できない可能性があります。この場合、マザーボードBIOSを使ってPCIeバージョンをGen4に設定してください。既存の起動ドライブを使用される場合、CSM機能を有効にしてください。
JAN：4589657256047
