Wi-Fi 6/6E 無線LANアクセスポイント導入時に最適な2.5ギガビット/10ギガビット対応スマートL2 PoEスイッチ
[特徴]
・8個の2.5ギガビットポートで同時に30W給電が可能
・10ギガビットに対応したコンボポートを2個搭載
・PoEスケジューリングや死活監視、自動復旧に対応
・IEEE802.1X認証に対応
・キッティング作業の負荷を大幅に軽減する機能搭載
[仕様]
| インターフェース | LANポート数： 8 （2.5G/1G/100M）（※4）, 2 （10G/5G/2.5G/1G/100M）（※5）（※6） SFPスロット数： – SFP+スロット数： 2 （※6） microSDスロット： – コンソールポート： – オートネゴシエーション： 〇 Auto MDI/MDI-X： 〇 |
| PoE | PoE給電可能ポート： 8（ポート1～8, IEEE802.3at 準拠） 給電方式： Alternative A (データ線 1、２、3、6) Continuous PoE： – 最大給電能力(1 ポートあたり)： 30W 最大給電能力(装置全体)： 240.0W（※10） |
| 性能 | スイッチング容量： 80Gbit/s 転送能力 (※1)： 59.52Mpps レイテンシー (※2)： 1.4/4.1/6.0/3.4/11.7 μs（10G/5G/2.5G/1G/100M） 最大MACアドレス登録数： 16,384 フレームバッファー： 1.5MB ジャンボフレーム対応サイズ： 最大10,240byte |
| リンクアグリゲーション | リンクアグリゲーション： スタティック設定 |
| Layer2 | VLAN： ポートベースVLAN, タグVLAN（IEEE 802.1Q）, マルチプルVLAN 最大VLAN数： 256（VLAN ID 1〜4,094）（※7） スパニングツリー： – ループ検出： 〇（ブザー通知） パススルー： BPDU/EAPパススルー DHCPスヌーピング： – |
| Layer3 | 基本設定： – デフォルトG/W 冗長化： – スタティックルーティング： – ダイナミックルーティング： – ポリシーベースルーティング： – |
| IPマルチキャスト | Layer2： IGMP Snooping（v1/v2/v3）, MLD Snooping（v1/v2） Layer3： – |
| 制御 | ACL： IPv4 ACL, IPv6 ACL, MAC ACL QoS： 送信キュー割当て（CoS, DSCP, ポート優先度）, リマーキング（CoS, DSCP）, スケジューリング（WRR, SP) フロー制御： IEEE 802.3x（全二重）, HOLブロッキング防止 ストーム制御： 〇 |
| 管理／設定 | 管理プロトコル： SNMP（v1/v2c/v3/Private MIB） セキュリティー, 認証機能： ポート認証（IEEE 802.1X認証）、ダイナミックVLAN プログラム管理： TFTPによる更新, Web GUIによる更新 ロギング機能： メモリに蓄積, SYSLOGでの出力, 定期的なログのバックアップ機能, L2MSマネージャー（※3）へのイベント出力 ログ記憶容量： 最大1,500行 サポート機能： ポートミラーリング, ポートシャットダウン, リンクスピードダウンシフト, パケットカウンタ, 省電力モード（IEEE 802.3az EEE）, DHCPクライアント, 時刻管理（手動設定, SNTP）, スケジュール機能, ケーブル診断機能, 端末監視機能, LLDP自動設定機能 L2MSマネージャー (※3)： – L2MSエージェント (※3)： L2MSマネージャー（※3）の Web GUI による設定/状態表示/管理, ネットワーク構成表示, CONFIGの保存/復元/削除 スタック： – CONFIGスイッチ： – 設定手段： Web GUIによる設定, TELNET/SSHによるコマンドを使用した設定, TFTPによるダウンロード/アップロード, L2MSマネージャー（※3）のWeb GUIを使用した設定 GUIの推奨ブラウザー： ・Windows：Microsoft Edge, Google Chrome, Mozilla FireFox ・macOS： Safari ・iOS： Safari （※8） |

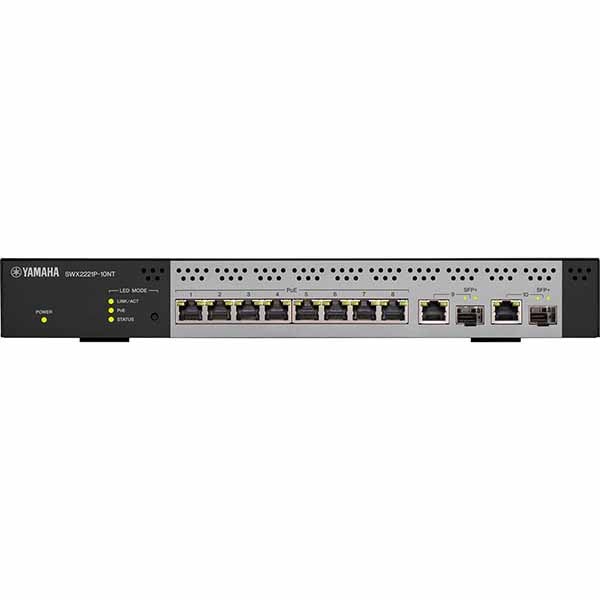

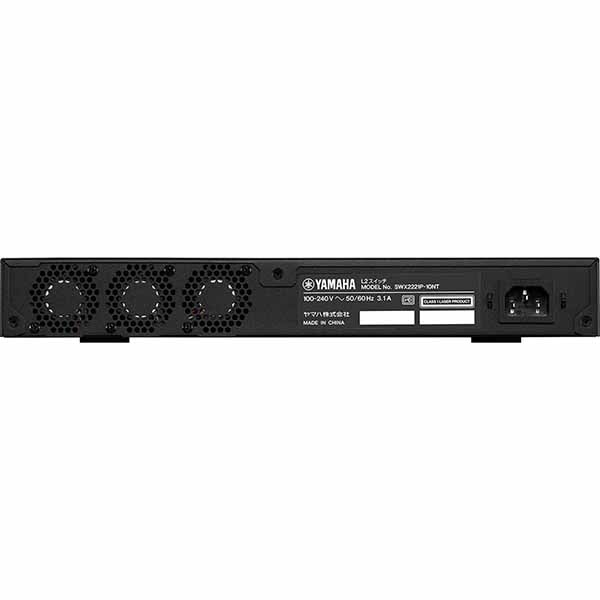

| ハードウェア | 状態表示インジケーター(前面)： POWER, LED MODE, LAN(LED MODEボタンによりLINK/ACT, PoE, STATUS設定を切替えて表示) 動作環境条件： 周囲温度 0〜50℃, 周囲湿度 15〜80%（結露しないこと） 電源： AC100～240V（50/60Hz）（※9）, 電源内蔵（電源スイッチなし）, 電源インレット（3極コネクター, C14タイプ） 最大消費電力(皮相電力)、最大消費電流、発熱量： 304 W (311 VA), 3.1 A, 1095 kJ/h エネルギー消費効率(W/(Gbit/s))： A区分 0.7（※10） 最大実効伝送速度(Gbit/s)： 40.0（※10） 測定時ポート速度とポート数： 2.5Gbit/s: 8（※10） 10Gbit/s: 2 筐体： 金属筐体, ファン：3基 電波障害規格、環境負荷物質管理： VCCIクラスA, RoHS対応, 省エネ法準拠 外形寸法： 330（W）×44（H）×250（D）（突起物, ゴム足を除く）mm 質量(付属品含まず)： 2.7kg 付属品： 電源コード（3ピンプラグ）, 電源抜け防止金具, はじめにお読みください（保証書付）, ゴム足, ダストカバー（SFP/SFP+スロット取付け済み）, ラックマウント用金具, ウォールマウント用金具, 取付ネジ オプション： SFPモジュール, SFP+モジュール,ダイレクトアタッチケーブル 仕様対象ファームウェア： Rev.1.05.04 （※11） |
（※1）フレームサイズ64byte時（ノンブロッキング）です。
（※2）RFC2544に準じた測定値（ストア&フォワード方式、フレームサイズ64Byte）です。
（※3）L2MS（Layer2 Management Service）は、ヤマハネットワーク機器をレイヤー2レベルで管理する機能です。L2MSエージェント対応機種は、技術情報（RTpro）サイトにて公開しております。
（※4）2.5GBASE-T、1000BASE-T、100BASE-TX に対応しています。
（※5）10GBASE-T、5GBASE-T、2.5GBASE-T、1000BASE-T、100BASE-TX に対応しています。
（※6）9-10ポートはコンボポートです。LANポートとSFP+スロットは排他利用となります。同時にLAN、SFP+ポートにケーブルを挿入しないでください。誤動作の原因になることがあります。
（※7）VLAN ID 1はデフォルトVLAN IDです。ユーザーが設定可能なVLAN数は255個になります。
（※8）ブラウザーのバージョンは、最新バージョンにしてご利用いただくことを推奨します。また、最新のWebブラウザー対応状況は、技術情報（RTpro）サイトにて公開しております。
（※9）付属の電源ケーブルを使用する場合は、日本国内AC100Vのみ使用可能です。
（※10）「エネルギーの使用の合理化等に関する法律」に基づく表示事項です。2.5Gbit/sのポートを2.5Gbit/sで通信させて消費電力を測定し、基準値を計算する時には2.5Gbit/sのポートは1Gbit/sと読み替えて計算式を適用しました。
（※11）最新プログラムは、技術情報(RTpro)サイト上に公開しております。
JAN：4957812674102
